TSMC offre maggiori dettagli sul processo costruttivo dei suoi SoC a 5 nm

Il processo costruttivo a 7 nm di TSMC viene attualmente “spremuto” da AMD che lo sta utilizzando per i suoi prodotti di nuova generazione, CPU e GPU.
La società taiwanese, la più grande fabbrica indipendente di semiconduttori al mondo, ha in questi giorni voluto offrire una serie di interessanti dettagli sul “gradino superiore” ossia il nuovo processo litografico a 5 nm.
Con i nuovi sforzi TSMC intende ampliare ulteriormente il gap rispetto a Samsung e Intel: AMD ne approfitterà in vista dei suoi futuri chip basati su architettura Zen 4?

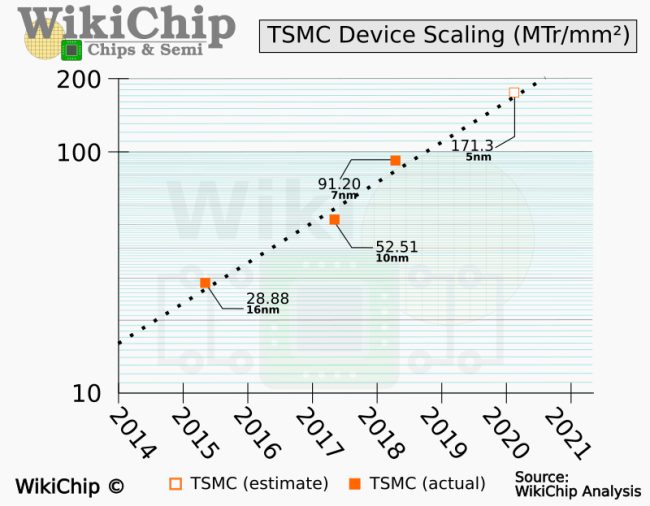

Sono passati appena 5 anni da quando TSMC ha lanciato sul mercato il suo FinFET a 16 nm con una densità di 28,88 milioni di transistor per mm² e già entro dicembre 2020, stando a quanto riferito, l’azienda produrrà i primi chip a 5 nm.

Sebbene TSMC non abbia ancora fornito dati sulla densità del processo litografico a 5 nm, varie fonti indicano che si potrebbero superare i 171 milioni di transistor per mm², un valore quasi doppio rispetto a quello che contraddistingue l’attuale processo a 7 nm (91,2 milioni di transistor per mm²).

Quello a 5 nm sarà il primo processo di TSMC interamente gestito ricorrendo alla litografia ultravioletta estrema (EUV): ciò significa lunghezza del gate di ciascun transistor ulteriormente accorciata e “pinne” del FinFET più basse (vedere Processori e memorie: la tecnologia Nanosheet per i transistor renderà FinFET obsoleta).

Secondo gli ingegneri di TSMC i nuovi SoC realizzati a 5 nm, che integrano logica, SRAM e I/O in misura pari, rispettivamente, al 60%/30%/10% dell’intero chip, subiranno una riduzione in termini di dimensioni del 35-40% rispetto agli attuali a 7 nm.

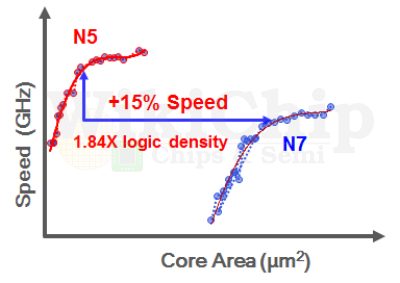

Non solo. Sempre stando a quanto rivelato da TSMC i SoC a 5 nm saranno fino al 15% più prestazionali oppure permetteranno, a parità di performance, un consumo energetico il 30% più basso. Usando nuovi transistor eLVT, inoltre, TSMC promette un balzo in avanti ancora più marcato: fino al 25% a discapito però della densità.

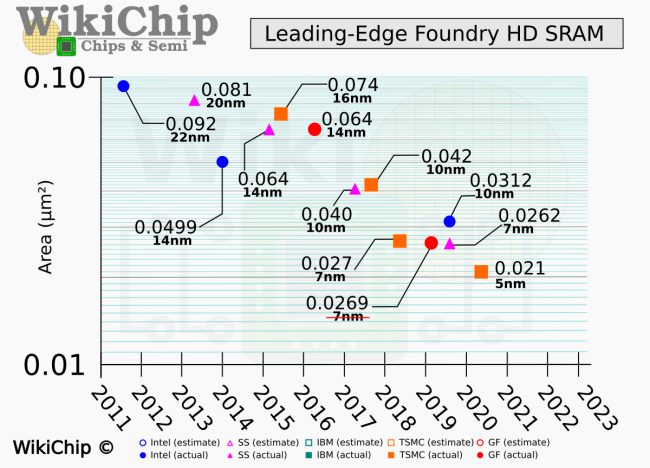

A seconda delle esigenze dei progettisti delle aziende partner, TSMC metterà a disposizione due varianti di SRAM per i futuri SoC: una ad alte prestazioni, l’altra ad alta densità. Per dare qualche numero, la cella ad alte prestazioni misurerà 0,025 µm² mentre quella ad alta densità al massimo 0,021 µm². In entrambi i casi, ad oggi, si tratta comunque di “valori record”.

TSMC si appresta insomma a lanciare, nel 2021, un processo litografico che quasi certamente la porrà in condizione di leadership assoluta. Anche se è vero che non è possibile confrontare direttamente i processi costruttivi di ciascun produttore (vedere Nanometro, unità di misura utilizzata per descrivere le CPU: ecco perché), AMD potrebbe di fatto trovarsi in una condizione di vantaggio competitivo rispetto alla rivale Intel per immettere sul mercato i prodotti RDNA 3/Navi 3X.

Le immagini sono di WikiChip.
